Enfocador eléctrico casero

[Manuel J.]

Desde luego aqui cada uno lee lo que quiere y luego vienen los malentendidos y las discusiones, seamos serios de una vez, lo que le quitas al servo es la electronica, la plaquita de control, dessoldandola del motor y a este se le sueldan los dos cables, lo que unicamente se retira del conjunto de engranajes es una pestañita que es la que impide que realice un giro completo de 360 grados.

Un saludo.

[FranciscoNaval]

¿donde has leido que he quitado los engranajes?

no los he quitado, solo quite la electrónica -placa verde-

Es cierto, perdona por mi despiste, está perfectamente claro.

[FranciscoNaval]

Desde luego aqui cada uno lee lo que quiere y luego vienen los malentendidos y las discusiones, seamos serios de una vez, lo que le quitas al servo es la electronica, la plaquita de control, dessoldandola del motor y a este se le sueldan los dos cables, lo que unicamente se retira del conjunto de engranajes es una pestañita que es la que impide que realice un giro completo de 360 grados.

Un saludo.

Señor yo soy una persona muy seria y lo ultimo que haría aqui es sembrar polemica alguna o discusión de ninguna clase, antes me borraría de cualquier foro, sin embargo por el tono de su mensaje intuyo que se ha ofendido usted mas que el propio autor, creando así la polemica y la discusión que desde luego no va conmigo.

Solo soy un ser humano que ha interpretado mal unas instrucciones, que pide perdón por preguntar y que posteriormente se disculpa por no estar atento, mientras que su reacción y su comentario si son de las que probocan discusiones, como si mi pecado fuera quemar la sábana santa. Yo creo sinceramente que mi despiste no es para tanto.

No obstante le pido a usted perdón tambien, por ser tan distraido.


Un saludo.

[FranciscoNaval]

Gracias Miguel por tu aporte, es muy util sobre todo para no tocar el enfocador con los dedos y hacer vibrar todo el conjunto.

Si a estas alturas admites un consejo, la proxima vez no termines el taladro para poner tornillos pasantes con tuerca, haz taladros ciegos y roscalos con el macho correspondiente, de esa manera si posteriormente retiras el invento no te quedan hay los agujeros que afearán y degradarán el enfocador, siempre les podrás poner unos tornillos de cabeza allen cromada para tapar los agujeros.

Un saludo.

[Miquel]

gracias Francisco, siempre admito consejos

mira la rueda del enfocador

como verás tiene 5 agujeros, aunque no se note, son pasantes, la rueda ya estaba así  y si quito el enfocador, la rueda queda exactamente como estaba antes del brico

[Manuel J.]

Ya estamos con la falta de respeto, bueno pues ya no diré nada más por un simple comentario veo que se lia parda.

[z.z]

 Señores, a ver si ahora nos vamos a parecer a otro foro que yo me sé.
Aquí siempre hemos sido siempre todos amigos, un malentendido y ya está.



Posdata: (ya me he metido donde no me llaman)

[Sepultura]

bueno pues yo mejor me callo.

compraros un enfocador como todo el mundo hombre

si no sabeis ni poner un fusible y quereis imventar como los chinos

[mauricio giandinoto]

Bueno....hacia mucho que no entraba por estos lares jejejejej (Hola chicooos!), enhorabuena Miquel por el brico( jejeje si que me dio risa d ever lo que pone ne la cajita de control ), bueno.....ahora bien, ahora los briconsejos  , para empezar, deberias tratar de centrar mejor el eje de de giro d ela rueda negra del servo, con el eje de giro del enfocador, por eso va un poco frenado en algun punto( o tb puedes hacerle un anclaje algo mas elastico que le permita cierta libertad en un sentido al servo), tb hay otra opcion para quitarle velocidad al asunto y es mecanicamente, , si a la salida del servo le metes un engranaje o piñon pequeño, y en donde esta la rueda de enfoque le metes un engranaje mas grande( que haga las veces de corona), con eso ya reduces la velocidad como minimo a la mitad( aun asi sigue siendo alta para el enfoque fino).

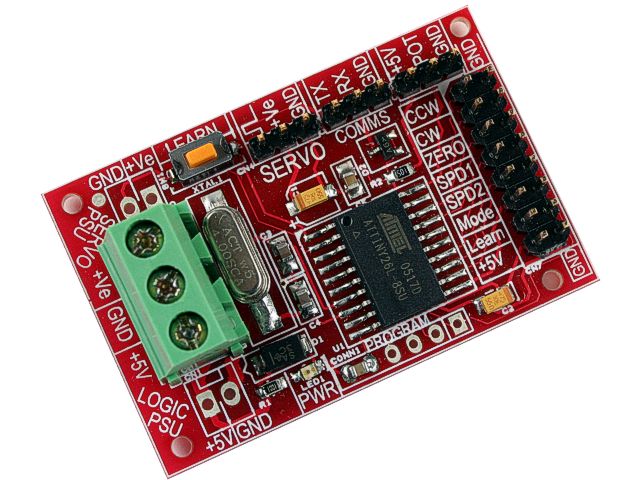

Bien y ahora la parte electronica, sin entender demasiado, pero como en su tiempo incursione algo , lo que pasa al poner un potenciometro asi simplemente, es que cuando gire lento, le va a faltar potencia, ya que el potenciometro le quita velocidad a base de quitarle chicha, y no es lo adecuado, aqui encontre una plaquita( ya se que no es precisamente barata....pero entre la placa y el coste del servo sigue siendo muchisimo mas barato( y mas divertido ande va a parar), que comprar el controlador de enfoque. Y ademas......como si eso fuera poco admitiria manejarlo con ordenador si se lo quiere hacer mas complejo.

Pero de momento, para control simple....tiene varias opciones, una es con botones, y otra es con un potenciometro( el servo seguiria los movimientos del potenciometro), hay potenciometros que no llevan topes y se puede manejar con esa plaquita y uno d eesos potenciometros, tb se puede manejar  con botones, y variar velocidad y sentido de giro ( el manual esta en ingles pero se entiende bastante bien, es en la parte donde pone CW o CCW (para quien no lo entienda, como era mi caso hace algunos meses,  Cw es clock wise( en direccion a las agujas del reloj) y CCw es counter clock wise( usease lo contrario), .
Hace hincapie en no alimentar el asunto a mas de 6v o sea 4 pilas normales, la placa no parece muy grande:

http://www.superrobotica.com/S310195.htm



y aqui el manual....esta bastante claro como s epuede usar.....en el manual aclara que puede usarse tanto para servos normales de serie(por eso s ele puede encontrar la posicion neutral etc etc...), y tb para servos de rotacion continua o sea tuneados que es el caso que nos ocupa aqui.

http://www.superrobotica.com/download/s310195/user-guide.pdf


ah Miquel y quitando esos detallitos mecanicos que comentaba, me parece excelente brico, y ademas muy util( tenga la complejidad que tenga, y ya sea comprado o no....pero es muy util el poder enfocar sin tocar el teles, y super comodo)

Un abrazo!

[Tharsis]

Interesante Mauricio!!
La placa esa realmente qué hace? poner el servo a velocidades ridículas sin pérdida de potencia?
Si es así a lo mejor hay más baratas por China y me pillo una.

Por cierto, esto no es que sea muy preciso, pero es algo curioso...servo enfocador ecológico sin pilas!!!

[youtube=425,350]2qVNxvnkGug[/youtube]

[mauricio giandinoto]

Si si eso estaba viendo...ya que necesita de otro servo que hace las veces de generador, eso si...la peguilla que tiene es que te puedes cargar el servo que mueves con la mano...porque los mas normalillos tienen piñones de plastico muy endeble, y estan diseñados para trabajar desde el motor hacia su brazo...y no al reves( aunque pueda parecer que da lo mismo). Ah y aqui movido por la curiosidad me puse a buscar en ebay....y este es el cacharro mas barato y que lo trae todo en teoria( control de velocidad y cambio de sentido)
http://www.ebay.es/itm/Reversible-DC-Motor-Speed-Regulator-Controller-PWM-Control-Direction-Switch-/320936084138?pt=LH_DefaultDomain_0&hash=item4ab94802aa#ht_9678wt_1397

el boton de cambio de giro se le puede cambiar a uno que no se quede enclavado...esto es que cuando uno presiona s emueve el motor y cuando suelta se para... o se puede cambiar por dos pulsadores....uno soldado d euna manera y otro al reves( el tema con esoe s que nos e pueden pulsar los dos botones a la vez)
aqui uno que cuesta algo menos:
http://www.ebay.es/itm/Remote-12V-3A-DC-Motor-Speed-Controller-AU-/160912194162?pt=LH_DefaultDomain_15&hash=item25771d3a72#ht_2104wt_1139




este es mas barato pero hace mas menos lo mismo...con la salvedad de que no tiene inversor de sentido de giro, pero eso puede fabricarse facilmente en la salida que va hacia el servo...s ele mete un inversor y ya esta:

http://www.ebay.es/itm/New-10A-DC-12V-24V-36V-Motor-Speed-PWM-Control-Controller-DC-Motor-Driver-/271046240350?pt=US_Amplifier_Parts_Components&hash=item3f1b9d685e#ht_4542wt_1397

cooooooooooooohoooneeeee.....y rebuscando acabo d ever estooooooo:::

http://www.ebay.es/itm/Remote-12V-3A-DC-Motor-Speed-Controller-AU-/160912194162?pt=LH_DefaultDomain_15&hash=item25771d3a72#ht_2104wt_1139

lastima que probablemente no sirva....ya que con los botones aumenta o disminuye la velocidad pero no tiene boton pa cambiar el sentido....lastima!!!. Eso si....el mandito es hortera como su PM...


este si que puede hacer todo eso.....pero ya es mas carillo, puede ir en un sentido...otro y ademas variar velocidad:
http://www.ebay.es/itm/Remote-Control-Set-Max-3A-DC-Motor-Speed-Regulator-Controller-CW-CCW-Speed-/320914293092?pt=LH_DefaultDomain_0&hash=item4ab7fb8164#ht_6396wt_1397


y este es reversible mediante botones y con el pote se varia la velocidad:

http://www.ebay.es/itm/DC-Motor-Speed-Controller-80W-CW-CCW-Reversible-/160375267481?pt=LH_DefaultDomain_0&hash=item25571c6099#ht_1859wt_1372

...y para terminar...este e sel mas compacto de todos en mi opinion y facil de usar...ya que con un solo potenciometro se controla la velocidad y sentido de giro ( no es muy barato tampoco pero no es excesivamente caro:

http://www.ebay.es/itm/DC-Motor-Controller-Speed-Stop-CW-CCW-In-One-Knob-/140369664091?pt=LH_DefaultDomain_0&hash=item20aeaf185b#ht_1995wt_1397


bueno y ste ya es pa fabricarnos un control tipo delicatessen , hay que hacerle una cajita pero lo lleva to.... pantallita, y los botones en disposicion de cruz...para  cambiar le sentido de giro y la velocidad etc etc. aunque pa lo que s enecesita...este lo veo innecesario y caro, ademas de que trabaja a voltajes muy superiores a los que s enecesitan...con masd de 6 voltios o de 9....el motor del servo lo mas probable es que se queme al poco.
http://www.ebay.es/itm/ws/eBayISAPI.dll?ViewItem&item=220963689101#ht_3073wt_1163

[Miquel]



para la próxima ya lo tengo claro, primero preguntaré y después construiré
pero la verdad, creia que el motor que compré iria más fino


hay muchas cosas interesantes en esos enlaces, Mauricio

....pero entre la placa y el coste del servo sigue siendo muchisimo mas barato( y mas divertido ande va a parar), que comprar el controlador de enfoque

eso la gente no lo entiende   ¿y lo bién que lo he pasado montando mi enfocador? eso no se paga con dinero   y si después funciona, pues mejor, que no funciona, pues fuera y a otra cosa



lo que hay que hacer es tener el cerebro funcionando,

[mauricio giandinoto]


exacto a eso me referia, yo siempre prefiero cacharrear primero!!!! reconozco que no siempre sale bien

[Manuel J.]

Yo soy al reves que vosotros, yo primero imagino lo que quiero hacer, busco la info, dibujo un boceto y a partir de él empiezo a trabajar, y al final como vosotros si no funciona pues comienzo el proceso de nuevo.

[Josemi]

Miquel mirate esta pagina a ver que te parece, igual es lo que necesitas para tu teles. http://www.segundamano.es/las-palmas/telescopio-enfocador-electronico-orion/a38757939/?ca=35_s&st=a&c=21
